Descrizione

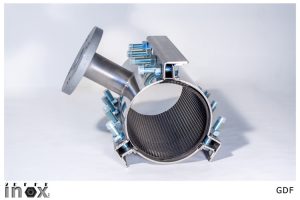

Collare di presa con derivazione flangiata di tubazioni in acciaio, ghisa e cemento.
Materiali
- Nastro Acciaio inox AISI 304 (a richiesta AISI 316.
- Tiranti, dadi e rondelle Acciaio zincato (tiranti inox 20%).
- Guarnizioni Gomma NBR (conforme al D.M. 174).
- Flangia In ferro (EN1092-1) con foratura ASA 150 o DIN PN/10/16 secondo specifiche richieste. A richiesta in acciaio inox AISI 304/316.
| Codice Articolo |
DN (pollici) |
Derivazione Flangiata |
Larghezza (mm) |
Tiranti n° |
| GDF 105-135 |
100 |
da DN 40 a DN 80 |
200 |
12/M12 |
| GDF 130-160 |
125 |
da DN 40 a DN 100 |
300 |
12/M12 |
| GDF 157-187 |
150 |
da DN 40 a DN 100 |
300 |
12/M16 |
| GDF 185-215 |
175 |
da DN 40 a DN 125 |
300 |
12/M16 |
| GDF 200-230 |
200 |
da DN 40 a DN 125 |
300 |
12/M16 |
| GDF 200/230 |
200 |
DN 150 |
500 |
18/M16 |
| GDF 228-258 |
225 |
da DN 40 a DN 125 |
300 |
12/M16 |
| GDF 228/258 |
225 |
da DN 150 a DN 200 |
500 |
18/M16 |
| GDF 258-288 |
250 |
daDN 40 a DN 125 |
300 |
12/M16 |
| GDF 258/288 |
250 |
da DN 150 a DN 200 |
500 |
18/M16 |
| GDF 310-340 |
300 |
da DN 40 a DN 125 |
300 |
12/M16 |
| GDF 310/340 |
300 |
da DN 150 a DN 200 |
500 |
18/M16 |
| GDF 360-390 |
350 |
da DN 40 a DN 125 |
300 |
12/M16 |
| GDF 360/390 |
350 |
da DN 150 a DN 300 |
500 |
18/M16 |
| GDF 400-430 |
400 |
da DN 40 a DN 125 |
300 |
12/M16 |
| GDF 400/430 |
400 |
da DN 150 a DN 300 |
500 |
18/M16 |
| GDF 430-460 |
425 |
da DN 40 a DN 125 |
300 |
12/M16 |
| GDF 430/460 |
425 |
da DN 150 a DN 300 |
500 |
18/M16 |
| GDF 455-485 |
450 |
da DN 40 a DN 125 |
300 |
12/M16 |
| GDF 455/485 |
450 |
da DN 150 a DN 200 |
500 |
18/M16 |
| GDF 455×485 |
450 |
da DN 250 a DN 300 |
700 |
24/M16 |
| GDF 505-535 |
500 |
da DN 40 a DN 125 |
300 |
12/M16 |
| GDF 505/535 |
500 |
da DN 150 a DN 200 |
500 |
18/M16 |
| GDF 505×535 |
500 |
da DN 250 a DN 300 |
700 |
24/M16 |
| GDF 530-560 |
525 |
da DN 40 a DN 125 |
500 |
18/M16 |
| GDF 530/560 |
525 |
da DN 150 a DN 200 |
500 |
18/M16 |
| GDF 530×560 |
525 |
da DN 250 a DN 300 |
700 |
24/M16 |
| Si realizza qualsiasi misura su richiesta |
| Codice Articolo |
DN (pollici) |
Derivazione Flangiata |
Larghezza (mm) |
Tiranti n° |
| GDF 560-590 |
550 |
da DN 40 a DN 125 |
500 |
18/M16 |
| GDF 560/590 |
550 |
da DN 150 a DN 200 |
500 |
18/M16 |
| GDF 560×590 |
550 |
da DN 250 a DN 300 |
700 |
24/M16 |
| GDF 608-638 |
600 |
da DN 40 a DN 125 |
500 |
18/M16 |
| GDF 608/638 |
600 |
da DN 150 a DN 200 |
500 |
18/M16 |
| GDF 608×638 |
600 |
da DN 250 a DN 300 |
700 |
24/M16 |
| GDF 655-685 |
650 |
da DN 40 a DN 125 |
500 |
18/M16 |
| GDF 655/685 |
650 |
da DN 150 a DN 200 |
500 |
18/M16 |
| GDF 655×685 |
650 |
da DN 250 a DN 300 |
700 |
24/M16 |
| GDF 682-712 |
700 |
da DN 40 a DN 125 |
500 |
18/M16 |
| GDF 682/712 |
700 |
da DN 150 a DN 200 |
500 |
18/M16 |
| GDF 682×712 |
700 |
da DN 250 a DN 300 |
700 |
24/M16 |
| GDF 735-765 |
700 |
da DN 40 a DN 125 |
500 |
18/M16 |
| GDF 735/765 |
700 |
da DN 150 a DN 200 |
500 |
18/M16 |
| GDF 735×765 |
700 |
da DN 250 a DN 300 |
700 |
24/M16 |
| GDF 790-820 |
800 |
da DN 40 a DN 125 |
500 |
18/M16 |
| GDF 790/820 |
800 |
da DN 150 a DN 200 |
500 |
18/M16 |
| GDF 790×820 |
800 |
da DN 250 a DN 300 |
700 |
24/M16 |
| GDF 898-928 |
900 |
da DN 40 a DN 125 |
500 |
18/M16 |
| GDF 898/928 |
900 |
da DN 150 a DN 200 |
500 |
18/M16 |
| GDF 898×928 |
900 |
da DN 250 a DN 300 |
700 |
24/M16 |
| GDF 930-960 |
900 |
da DN 40 a DN 125 |
500 |
18/M16 |
| GDF 930/960 |
900 |
da DN 150 a DN 200 |
500 |
18/M16 |
| GDF 930×960 |
900 |
da DN 250 a DN 300 |
700 |
24/M16 |
| GDF 1015-45 |
1000 |
da DN 40 a DN 125 |
500 |
18/M16 |
| GDF 1015/45 |
1000 |
da DN 150 a DN 200 |
500 |
18/M16 |
| GDF 1015×45 |
1000 |
da DN 250 a DN 300 |
700 |
24/M16 |
| GDF 1040-70 |
1000 |
da DN 40 a DN 125 |
500 |
18/M16 |
| GDF 1040/70 |
1000 |
da DN 150 a DN 200 |
500 |
18/M16 |
| GDF 1040×70 |
1000 |
da DN 250 a DN 300 |
700 |
24/M16 |
| Si realizza qualsiasi misura su richiesta |
